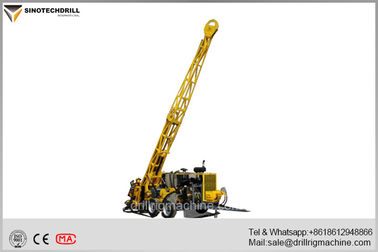

আকরিক / খনিজ / ভূতাত্ত্বিক অনুসন্ধান কোর ড্রিলিং এর জন্য এপিরোক ড্রিল রিগস

উচ্চ-উচ্চতা ক্ষমতা

অতিরিক্ত উচ্চ-উচ্চতা কিটের প্রয়োজন ছাড়াই রিগটি উচ্চ উচ্চতায় তার শক্তিশালী শক্তি বজায় রাখে।পুরো হাইড্রোলিক সিস্টেমটি উচ্চ উচ্চতা অঞ্চলে নিম্ন বায়ুচাপের প্রভাব কমাতে অপ্টিমাইজ করা হয়েছে।

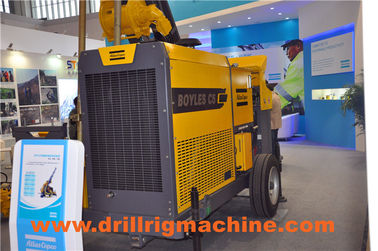

Atlas copco C5 ডায়মন্ড কোর ড্রিল রিগ কর্মক্ষমতা:

গভীরতা ক্ষমতা coring

নীচের ড্রিল গভীরতার ক্ষমতা শুধুমাত্র নির্দেশিকা হিসাবে কাজ করে এবং উল্লম্ব ডাউন ড্রিলিং উল্লেখ করে।Atlas Copco গ্যারান্টি দিতে পারে না যে এই ফলাফলগুলি সমস্ত ড্রিলিং অবস্থায় অর্জন করা যেতে পারে।
B তারের লাইন 1000 মি
N তারের লাইন 800 মি
H তারের লাইন 500 মি
P তারের লাইন 300 মি

ঘূর্ণন ইউনিট
পাওয়ার হাইড্রোলিক মোটর - পরিবর্তনশীল গতি/উল্টানো যায়
চূড়ান্ত ড্রাইভ গিয়ার চালিত
টাকু (অভ্যন্তরীণ ব্যাস) 117 মিমি
সর্বোচ্চ টর্ক 5 393 Nm
সর্বোচ্চ গতি 1 300 আরপিএম

মাস্ট এবং ফিড সিস্টেম

ফিড ভ্রমণ: 2.0 মি
ফিডের গতি: পরিবর্তনশীল নিয়ন্ত্রণ সহ দ্রুত এবং ধীর
মাস্ট ডাম্প: 0.42 মি
থ্রাস্ট: 39.6 kN
টান: 107 kN
ড্রিলিং কোণ: 45 থেকে 90 ডিগ্রী
রড টান দৈর্ঘ্য: 6.09 মি

ক্ষমতা ইউনিট

প্রস্তুতকারক: Deutz
মডেল: BF4M1013 টায়ার ||
আয়তন: 4.7 লিটার, 4 সিলিন্ডার
শক্তি: 117 কিলোওয়াট
RPM: 2 200 rpm
ইঞ্জিনের ধরন: ডিজেল টার্বোচার্জড, এয়ার-টু-এয়ার চার্জ এয়ার কুলড
ঠান্ডা পানি
বৈদ্যুতিক ব্যবস্থা: 24 ভি

রড ধারক

হাইড্রোলিকভাবে খোলা এবং বন্ধ।চোয়াল অপসারণ করা সহজ, সাধারণ চোয়াল 56 মিমি থেকে 117 মিমি
সর্বোচ্চ ব্যাস: 210 মিমি
ধারণ ক্ষমতা: 13 000 কেজি (বল আরও বেশি হতে পারে)

প্রধান উত্তোলন

একক লাইন ক্ষমতা: বেয়ার ড্রাম 69 kN
লাইনের গতি: বেয়ার ড্রাম 39.7 মি/মিনিট
তারের আকার: 35 mx 16 মিমি

ওজন

সম্পূর্ণ রগ: 5 000 কেজি
ট্রাইডো 140 315 কেজি
