পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ক্রলার চেসিস সহ সম্পূর্ণ হাইড্রোলিক ডায়মন্ড কোর ড্রিলিং রিগ | ড্রিল ক্ষমতা: | NQ1300/HQ1000m |
|---|---|---|---|
| ঘূর্ণন ক্ষমতা: | 4650Nm | প্রধান উত্তোলনের ক্ষমতা: | 77Kn |
| মোটর পাওয়ার: | 145 কিলোওয়াট | শৈলী সরান: | ক্রলার |
| বিশেষভাবে তুলে ধরা: | drilling rig equipment,atlas copco drill rigs |
||
সাধারণ ভূমিকা

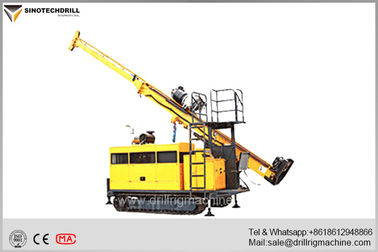

ক্রলার ড্রিলিং রিগ TDC1200 নতুন মডেলের ফুল হাইড্রোলিক ড্রিল রিগটি দেশে এবং বিদেশে একই ধরণের সরঞ্জামের উন্নত প্রযুক্তির রেফারেন্সে তৈরি করা হয়েছে।ক্রলার ড্রিলিং রিগ একটি যুক্তিসঙ্গত নকশা এবং উচ্চতর কর্মক্ষমতা আছে.এটি পরিচালনা করা সহজ এবং রক্ষণাবেক্ষণের জন্য।
সামগ্রিক ইউনিট বৈশিষ্ট্য:
ক্রলার ড্রিলিং রিগ সম্পূর্ণ হাইড্রোলিক ড্রাইভিং গ্রহণ করে, ক্রলারের সাথেই ভ্রমণ করে।ড্রিল হেড দুটি গতির যান্ত্রিক গিয়ার শিফটের ফাংশন সহ পরিবর্তনশীল মোটর দ্বারা চালিত হয়, একটি উন্নত এবং সাধারণ কাঠামোর সাথে ধাপবিহীন গতি পরিবর্তন।ঘূর্ণায়মানকে খাওয়ানো হয় এবং একটি সিস্টেম দিয়ে চালিত করা হয় যা চেইন দিয়ে টাকু এবং তেল সিলিন্ডারকে সংযুক্ত করে।সিস্টেমের ফাংশন আছে, যদি তেল সিলিন্ডারের পিস্টন রডগুলি এক নির্দিষ্ট দূরত্বে চলে যায়, তাহলে ড্রিল হেড চলমান দূরত্ব দ্বিগুণ করবে।মাস্তুলটিকে 0 থেকে 90 ডিগ্রি কোণের মধ্যে সামঞ্জস্য করা যেতে পারে এর ড্রিলিং গর্তের জন্য একটি নিম্ন মাধ্যাকর্ষণ কেন্দ্র এবং সামগ্রিক ইউনিটের ভাল স্থিতিশীলতা।ক্রলার ড্রিলিং রিগ অপারেটরকে দৃষ্টিভঙ্গির একটি সুন্দর ক্ষেত্র এবং প্রশস্ত এবং আরামদায়ক কাজের অবস্থা প্রদান করে।TDC1200 হাইড্রোলিক ক্রলার ড্রিল রিগ সামগ্রিক কাঠামোতে সুন্দর দেখায় এবং মানুষের দৃষ্টিভঙ্গির ডিজাইন চিন্তাকে মূর্ত করে।
সুবিধাদি:
(1) নির্ভরযোগ্য কর্মক্ষমতা
আন্তর্জাতিকভাবে গুরুত্বপূর্ণ সহায়ক সরঞ্জাম কেনার নির্দেশিকায় ভিত্তি করে, ডিজেল ইঞ্জিন, হাইড্রোলিক পাম্প, প্রধান ভালভ, মোটর, ক্রলার রিডিউসার এবং কী হাইড্রোলিক খুচরা যন্ত্রাংশ সবই দেশে এবং বিদেশে বিখ্যাত ব্র্যান্ডের পণ্য।
(2) উচ্চ দক্ষতা ক্রলার ড্রিলিং রিগ
বড় টর্ক, উচ্চ শক্তি ইউনিট বরাদ্দ এবং যুক্তিসঙ্গত কাঠামো নকশা এবং উন্নত অপারেশন পদ্ধতি এবং 6 মিটার (19.7 ফুট) দৈর্ঘ্যের ড্রিল রড সহ, এই সবগুলি ড্রিল রিগের উচ্চ অপারেশন এবং কর্মক্ষমতা দক্ষতার গ্যারান্টি দেয়।
(3) পরিবেশগত সুরক্ষা হাইড্রোলিক ক্রলার ড্রিল রিগ
ডিজেল ইঞ্জিনের কম দূষণ স্রাব, পেশাদার শব্দ কমানোর নকশা, ড্রিল রিগ শহুরে অপারেশন এবং কর্মক্ষমতা জন্য উপযুক্ত।
(4) এনার্জি সেভিং ড্রিলিং রিগ
উন্নত লোড সংবেদনশীল নিয়ন্ত্রণ কৌশল অবলম্বন করে, ড্রিল রিগ বিদ্যুৎ খরচ এবং তাপ উৎপাদনকে সর্বনিম্ন স্তরে হ্রাস করেছে।
একটি মার্জিত রূপরেখা, কমপ্যাক্ট কাঠামো, নির্ভরযোগ্য কর্মক্ষমতা এবং সহজে অপারেশন সহ, বর্তমান দেশীয় বাজারের সম্পূর্ণ হাইড্রোলিক কোর ড্রিল রিগে এটি নির্বাচন করা অগ্রাধিকার সরঞ্জাম হওয়া উচিত।
আবেদন ক্ষেত্র
TDC1200Type ড্রিল রিগ প্রধানত ঢাল এবং সোজা গর্ত ড্রিলিং জন্য ব্যবহৃত হয়.এটি ভূতত্ত্ব, ধাতুবিদ্যা, কয়লা, পরমাণু শিল্প, জলবিদ্যা এবং অন্যান্য শিল্প ক্ষেত্রের অনুসন্ধান এবং প্রত্যাশার জন্য ব্যবহার করা যেতে পারে।এটি মূলত হীরা এবং কার্বাইড-টিপড বিট ব্যবহার করে একটি মূল ড্রিলিং রিগ।
প্রধান কর্মক্ষমতা পরামিতি:
উত্তোলন
| ডিজেল ইঞ্জিন | মডেল | কামিন্স 6CTA8.3-C195 (টার্বোচার্জড এবং চার্জ ওয়াটার কুলড) |
| উত্পাটন | 8.3L (2.19 ইউএস গ্যালন) | |
| শক্তি | 145kW (195HP) | |
| রেট করা RPM (ফ্যাক্টরি সেটিং) | 2200rpm | |
| ড্রিলিং ক্ষমতা ক্রলার ড্রিলিং রিগ | বিকিউ | 1500 মি (4920 ফুট) |
| NQ | 1300 মি (4264 ফুট) | |
| সদর দপ্তর | 1000 মি (3280 ফুট) | |
| পিকিউ | 680 মি (2230 ফুট) | |
| ড্রিল হেড | ঘূর্ণন মোটর | ডাবল হাইড্রোলিক মোটর - পরিবর্তনশীল এবং বিপরীত মেকার: SAUER-DANFOSS |
| RPM হাইড্রোলিক ক্রলার ড্রিল রিগ | দুই শিফট/ স্টেপলেস পরিবর্তন 0-1145 RPM | |
| অনুপাত | ১ম ৮.৭৭৬:১ ২য় ২.৭১৬:১ | |
| হেড ওপেনার | হাইড্রোলিক ড্রাইভের সাথে পাশের দিকে স্লাইডিং উপায় | |
| হাইড্রোলিক চক (PQ) | হাইড্রোলিকভাবে খোলা, ডিস্ক স্প্রিং ক্ল্যাম্পিং, সাধারণত বন্ধ টাইপ অক্ষীয় ধারণ ক্ষমতা 222 400 N | |
| সর্বোচ্চটর্ক হাইড্রোলিক ক্রলার ড্রিল রিগ | 4650 N·m(3427 lbf·ft) | |
| ব্যাস ধরুন | 121 মিমি (4.76 ইঞ্চি) | |
| সর্বোচ্চটাকু এর উত্তোলন ক্ষমতা | 150 kN(33720 lbf) | |
| সর্বোচ্চখাওয়ানোর শক্তি | 75 kN(16860 lbf) | |
| প্রাথমিক পাম্প প্যাকেজ | ড্রিল হেড রোটেশন, প্রধান উত্তোলন, কাদা পাম্প এবং লাইন উইঞ্চ চালানোর জন্য অক্ষীয় পিস্টন পরিবর্তনশীল স্থানচ্যুতি ট্রিপলেক্স পাম্প। | নির্মাতা: DANFOSS 1st পাম্প: 25MPa এ 3য় পাম্প: 25MPa এ 102 LPM |
| হাইড্রোলিক ট্যাঙ্ক | ক্ষমতা | 420 L (111 ইউএস গ্যালন) |
| উত্তোলনের গতি (একক তার) | 38-70মি/মিনিট (বেয়ার ড্রাম) | |
| প্রধান ক্ষমতা | উত্তোলন বল (একক তার) | 77kN(17310 lbf) |
| ইস্পাত তারের ব্যাস | 18 মিমি (0.71 ইঞ্চি) | |
| হাইড্রোলিক ক্রলার ড্রিল রিগ এর ইস্পাত তারের দৈর্ঘ্য | 50 মি (164 ফুট) | |
| উত্তোলনের গতি (একক তার) | 164মি/মিনিট (বেয়ার ড্রাম) | |
| ওয়্যার লাইন হোইস্ট মাস্টের ক্ষমতা | উত্তোলন বাহিনী (একক তার) | 12 kN(2698 lbf) (বেয়ার ড্রাম) |
| ইস্পাত তারের ব্যাস | 6 মিমি (0.24 ইঞ্চি) | |
| ইস্পাত তারের দৈর্ঘ্য | 1500 মি (4920 ফুট) | |
| হাইড্রোলিক ক্রলার ড্রিল রিগের মাস্ট উচ্চতা | 11 মি (36 ফুট) | |
| মাস্ট সামঞ্জস্য কোণ | 0°—90° | |
| তুরপুন কোণ | 45°—90° | |
| খাওয়ানো স্ট্রোক | 3800 মিমি (150 ইঞ্চি) | |
| স্লিপেজ স্ট্রোক | 1500 মিমি (59 ইঞ্চি) | |
| ফিড পুল | 15000 কেজি (33075 পাউন্ড) | |
| ফিড থ্রাস্ট | 7500 কেজি (16538 পাউন্ড) | |
| রড টান | 3 মি বা 6 মি (9.84 ফুট বা 19.68 ফুট) | |
| কাদা পাম্প | টাইপ | পারস্পরিক পাম্প ট্রিপলেক্স প্লাঙ্গার |
| মডেল | BW250 | |
| স্ট্রোক | 100 মিমি (3.9 ইঞ্চি) | |
| আউটপুট ভলিউম | 250,145, 90, 52 লি/মিনিট (66, 38, 24, 14 ইউএস গ্যালন/মিনিট) | |
| নির্গত চাপ | 2.5, 4.5, 6.0, 6.0 MPa (363, 653, 870, 870 psi) | |
| ফুট ক্ল্যাম্প | ক্ল্যাম্পিং স্কোপ | 55.5-117.5 মিমি (2.19-4.63 ইঞ্চি) গর্তের মাধ্যমে Ф154 মিমি(6.06 ইঞ্চি) |
| অন্যান্য | ওজন | 13000 কেজি (28665 পাউন্ড) |
| মাত্রা (L × W × H ) | 5600×2240×2650mm (220×88.2×104.3 ইঞ্চি) | |
| পরিবহন পথ | ইস্পাত ক্রলার |
এই সারণীগুলির পরিসংখ্যানগুলি ক্ষেত্রের অভিজ্ঞতার উপর ভিত্তি করে গণনা করা হয়েছে এবং যুক্তিসঙ্গতভাবে প্রত্যাশিত হতে পারে।প্রকৃত ড্রিলিং ক্ষমতা নির্ভর করবে ইন-হোল্ড টুল এবং শর্ত, ড্রিলিং কৌশল এবং ব্যবহৃত সরঞ্জামের উপর।
