পণ্যের বিবরণ:
প্রদান:
|
| নাম: | 600m গভীরতার BQ সহ কোর ড্রিল রিগ | ড্রিলিং ডেথ: | 600m BQ 350m NQ |
|---|---|---|---|
| সর্বোচ্চ ব্যাস: | পিকিউ | ড্রিলিং দেবদূত: | 45-90° |
| আবেদন: | খনিজ জন্য কোর ড্রিল | চ্যাসিস: | ক্রলার বা চাকা |
| বিশেষভাবে তুলে ধরা: | V2 ক্রলার টাইপ কোর ড্রিল রিগ,থিন ওয়াল ক্রলার টাইপ কোর ড্রিল রিগ,থিন ওয়াল কোর ড্রিলিং টুল |
||

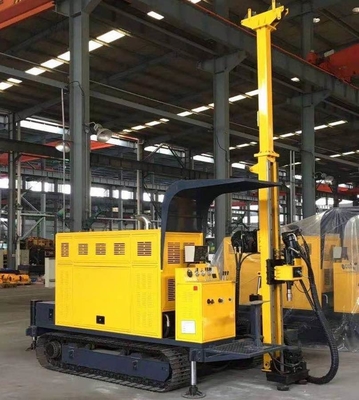

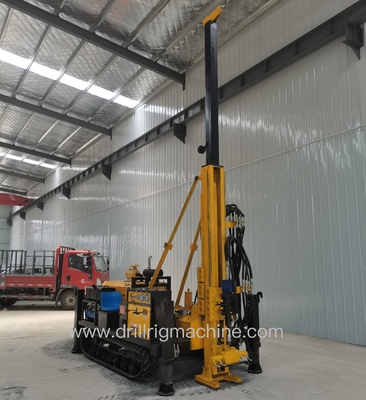

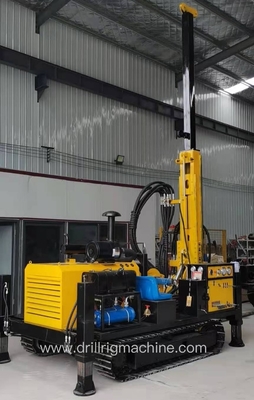

ক্রলার বিচ্ছিন্ন কোর ড্রিল রিগ
I. সাধারণ ওভারভিউ
P350C সম্পূর্ণ হাইড্রোলিক পোর্টেবল ড্রিলিং রিগ হল এক ধরনের হালকা রিগ যা প্রত্যন্ত অঞ্চলে ভূতাত্ত্বিক অনুসন্ধানের জন্য ডিজাইন করা হয়েছে যা প্রবেশ করা কঠিন।এই মডেলটি ক্রলার সরানো যেতে পারে এবং সহজ পরিবহনের জন্য ইউনিট এবং ইউনিট দ্বারা বিচ্ছিন্ন করা যেতে পারে।এটা প্রধানত তারের লাইন coring কৌশল সঙ্গে হীরা তুরপুন জন্য উপযুক্ত.রগটি ডিজেল পাওয়ার ইউনিট, হাইড্রোলিক সিস্টেম, কন্ট্রোল প্যানেল, মাস্ট, মেইন উইঞ্চ, ওয়্যারলাইন উইঞ্চ, ড্রিল হেড, ফিড সিস্টেম, ফুট ক্ল্যাম্প ইত্যাদি নিয়ে গঠিত। রিগটি এর সমস্ত সারফেস কোরিং ফাংশনের জন্য সম্পূর্ণ হাইড্রোলিক চালিত।বিদারণ শৈলী নকশা ভাল সমাবেশ ক্ষমতা এবং disassembly ক্ষমতা, অধিকাংশ দুর্গম এলাকায় পরিবহন সহজতর করে তোলে.দৃঢ় কাঠামো প্লাস সঠিক নিয়ন্ত্রণ ব্যবস্থা উচ্চ অনুপ্রবেশ হার এবং অসামান্য নির্ভরযোগ্যতা নিশ্চিত করে।
Ⅱপ্রধান প্রযুক্তিগত বৈশিষ্ট্য:
1. সম্পূর্ণ হাইড্রোলিক এবং ড্রিল হেড মডেল।দুটি ডিজেল ইঞ্জিন দ্বারা চালিত চারটি জলবাহী পাম্পের সাহায্যে ড্রিলের মাথার ঘূর্ণন উপলব্ধি করা হয়;এটি ফিডিং হাইড্রোলিক সিলিন্ডার সিস্টেমটিকে উচ্চ এবং নিম্ন উভয় গতিতে তার সম্পূর্ণ স্ট্রোক ফিডিং উপলব্ধি করে।
2. ভাল dismantlability সঙ্গে.রিগ ডিজাইনে স্প্লিট টাইপ গৃহীত হয়, যার মধ্যে রয়েছে পাওয়ার ইউনিট, হাইড্রোলিক অয়েল ট্যাঙ্ক, ম্যানিপুলেশন প্ল্যাটফর্ম এবং অপারেশন মেকানিজম, অর্থাৎ ড্রিলিং সেকশন।তাই তারা হালকা ওজনের এবং মানুষের শক্তি বা পশু শক্তি দ্বারা বহন করা যেতে পারে.শক্ত অভিযোজনযোগ্যতার সাথে 45°-90° এ গর্ত ড্রিলিং করার জন্য রিগটি সংকীর্ণ জায়গায় প্রয়োগ এবং সঞ্চালন করা যেতে পারে।
3. শক্তিশালী কৌশল অভিযোজনযোগ্যতা।তারের লাইন কোরিং কৌশল সহ হীরা ড্রিলিং ছাড়াও, এটি শক্তিশালী কৌশল অভিযোজনযোগ্যতার মধ্যে রয়েছে।এটি অন্য কোনো স্তরের ড্রিলিং এবং খাওয়ানোর প্রয়োজনীয়তার জন্য প্রযোজ্য।
প্রধান পরামিতি:
| ডিজেল ইঞ্জিন | শক্তি | 76Kw |
| রেট করা RPM (ফ্যাক্টরি সেটিং) | 2400rpm/মিনিট | |
| তুরপুন ক্ষমতা | বিকিউ | 600 মি (1640 ফুট) |
| NQ | 350 মি (1148 ফুট) | |
| সদর দপ্তর | 120 মি (393 ফুট) | |
| ড্রিল হেড | RPM | দুই শিফট/ স্টেপলেস পরিবর্তন 0-1200 RPM |
| সর্বোচ্চটর্ক | 900 N·m(666lbf·ft) | |
| সর্বোচ্চটাকু এর উত্তোলন ক্ষমতা | 50 kN(11000 lbf) | |
| সর্বোচ্চখাওয়ানোর শক্তি | 25 kN(5500 lbf) | |
| প্রাথমিক পাম্প | জলবাহী পাম্প | ১ম পাম্প:25MPa এ 67LPM |
| রোটেটর, উইঞ্চ মাড পাম্প এবং লেভেলিং জ্যাক চালানোর জন্য অক্ষীয় পিস্টন পরিবর্তনশীল স্থানচ্যুতি ট্রিপলেক্স পাম্প। | ২য় পাম্প:20MPa এ 43LPM | |
| লোড সেন্সিং সিস্টেম সহ। | 3য় পাম্প:20MPa এ 30 LPM | |
| 4য় পাম্প:20MPa এ 7 LPM | ||
| প্রধান উত্তোলন ক্ষমতা | উত্তোলন বল (একক তার) | 20kN(4400lbf) (বেয়ার ড্রাম) |
| উত্তোলনের গতি (একক তার) | 84-165 মি/মিনিট (বেয়ার ড্রাম) | |
| ইস্পাত তারের ব্যাস | 14 মিমি (0.55 ইঞ্চি) | |
| ইস্পাত তারের দৈর্ঘ্য | 30 মি (98.42 ফুট) | |
| ওয়্যারলাইন উত্তোলনের ক্ষমতা | উত্তোলন বাহিনী (একক তার) | 800 কেজি (1760lb) (বেয়ার ড্রাম) |
| উত্তোলনের গতি (একক তার) | 96-255 মি/মিনিট (বেয়ার ড্রাম) | |
| ইস্পাত তারের ব্যাস | 6 মিমি (0.23 ইঞ্চি) | |
| ইস্পাত তারের দৈর্ঘ্য | 500 মি (1640 ফুট) | |
| মাস্তুল | মাস্ট উচ্চতা | 5 মি (16.4 ফুট) |
| মাস্ট সামঞ্জস্য কোণ | 0°—90° | |
| তুরপুন কোণ | অনুভূমিক থেকে 90º উল্লম্ব নিচে 45º বন্ধ | |
| রড টান | 1.5 মি | |
| খাওয়ানো স্ট্রোক | 1800 মিমি (5.9 ফুট) | |
| কাদা পাম্প | টাইপ | পারস্পরিক পাম্প Triplex প্লাঙ্গার |
| মডেল | BW100 | |
| অন্যান্য | ওজন (প্ল্যাটফর্মের ধরন) | 1500 কেজি (3306 পাউন্ড) |
| মাত্রা (L×W×H) | 3500×1500×1300mm | |
| (11.48×4.92×4.26ft) |
